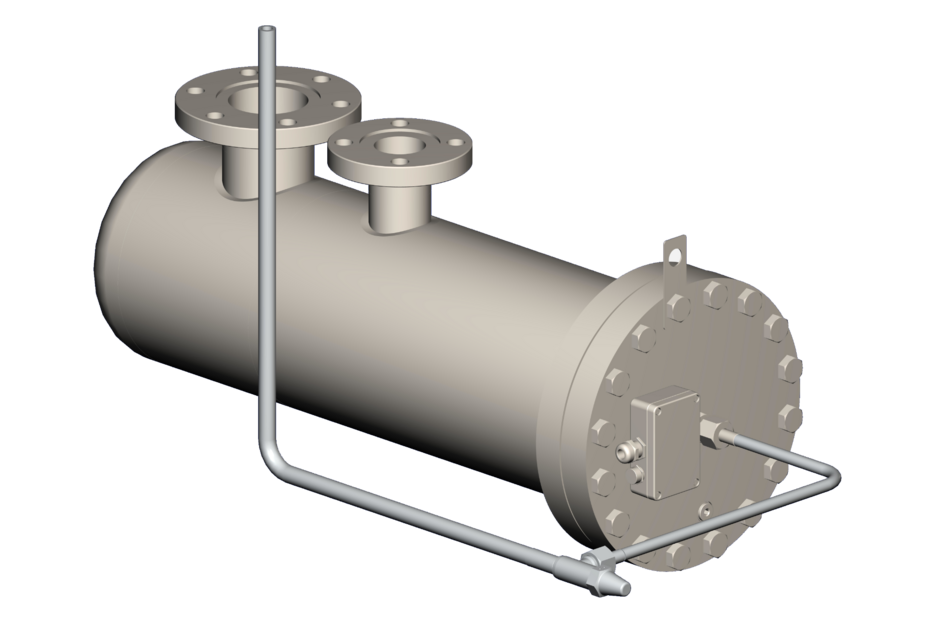

NRP
Nueva bomba de refrigerante
Bomba hermética de refrigerante para CO2 hasta 63 bar
El diseño de la bomba WITT NRP cuenta con más de dos décadas de experiencia trabajando en sistemas de bombeo con refrigerante natural CO2 (R744). La NRP proporciona un funcionamiento fiable apto hasta una presión de parada de 63 bar.
Reemplazo
posible con prácticamente cualquier bomba de refrigerante
Usted
decide la disposición de las conexiones para adaptarse a la situación in situ;
así podrá sustituir fácilmente bombas de refrigerante de otras marcas cuando
sea necesario..
Excelente eficiencia global
El nuevo
diseño hidráulico y prescindir de un motor encapsulado mejoran la eficiencia. Casi
todo el caudal volumétrico está disponible para su sistema, ya que la NRP sólo
requiere una pequeña línea de refrigeración para el motor. Una amplia gama de
frecuencias de funcionamiento, entre 20 Hz y 60 Hz, le permite utilizar constantemente
la NRP en el punto de funcionamiento óptimo.
Fácil
instalación
Una
abrazadera, como soporte estándar, instalada en el centro de gravedad de la
bomba facilita la instalación y el diseño optimizado de la NRP simplifica los
trabajos de aislamiento.
Diseño
sin mantenimiento
Como bomba sin prensaestopas, la NRP es menos sensible que las bombas encapsuladas a los aceites refrigerantes, los refrigerantes gaseosos y las caídas bruscas de presión. Si, a pesar de todo, fuera necesario realizarle
tareas de mantenimiento, toda la parte interior de la bomba puede ser extraída
de la carcasa, por lo que la carcasa puede permanecer anclada al sistema.
Datos de capacidad
abrir aqui
| Altura de impulsión* max. [m] | Capacidad de bombeo* max. [m³/h] | Potencia máxima (A) | Potencia del motor [kW] | ||
|---|---|---|---|---|---|
| W 1/5-5040 | 50 Hz 400 V | 18,0 | 13,0 | 3,8 | 2,3 |
| 60 Hz 400 V | 26,5 | 16,0 | 6,0 | 3,6 | |
| W 2/5-5040 | 50 Hz 400 V | 36,5 | 13,0 | 4,3 | 2,6 |
| 60 Hz 400 V | 53,0 | 16,0 | 7,0 | 4,2 | |
| W 3/5-5040 | 50 Hz 400 V | 55,0 | 13,0 | 5,0 | 3,0 |
| 60 Hz 400 V | 79,0 | 16,0 | 8,0 | 4,8 | |
| W 4/5-5040 | 50 Hz 400 V | 73,0 | 13,0 | 5,7 | 3,4 |
| 60 Hz 400 V | 105,0 | 16,0 | 9,5 | 5,7 | |
| W 1/12-8050 | 50 Hz 400 V | 18,0 | 30,0 | 5,0 | 3,0 |
| 60 Hz 400 V | 26,5 | 35,0 | 8,5 | 5,1 | |
| W 2/12-8050 | 50 Hz 400 V | 36,5 | 30,0 | 7,0 | 4,2 |
| 60 Hz 400 V | 53,0 | 35,0 | 12,5 | 7,5 | |
| W 3/12-8050 | 50 Hz 400 V | 55,0 | 30,0 | 10,0 | 6,0 |
| 60 Hz 400 V | 79,0 | 35,0 | 17,0 | 10,2 | |
| W 4/12-8050 | 50 Hz 400 V | 73,0 | 30,0 | 12,5 | 7,4 |
| 60 Hz 400 V | 105,0 | 35,0 | 21,5 | 13,0 |
* 50 / 60 Hz bei 2900 / 3600 1/min
| Longitud [mm] | Diámetro [mm] | Conexión de aspiración Ø [DN] | Conexión de impulsión Ø [DN] | Peso** [kg] | min. Ø de entrada [DN] | |
|---|---|---|---|---|---|---|
| W 1/5-5040 | 706 | 219,1 | 50 | 40 | 93 | 100 |
| W 2/5-5040 | 706 | 219,1 | 50 | 40 | 95 | 100 |
| W 3/5-5040 | 706 | 219,1 | 50 | 40 | 97 | 100 |
| W 4/5-5040 | 706 | 219,1 | 50 | 40 | 99 | 100 |
| W 1/12-8050 | 811 | 219,1 | 80 | 50 | 103 | 150 |
| W 2/12-8050 | 811 | 219,1 | 80 | 50 | 104 | 150 |
| W 3/12-8050 | 811 | 219,1 | 80 | 50 | 106 | 150 |
| W 4/12-8050 | 811 | 219,1 | 80 | 50 | 107 | 150 |
** mit EA + ERA
Curva de la bomba
abrir aquí
Amplio campo de actuación: 2 modelos con hasta 4 etapas
Elige entre los modelos NRP-W x/5 y NRP-W x/12, cada uno
con 1 a 4 etapas.
Altura de impulsión:
hasta 75 m a 50 Hz
hasta 115 m a 60 Hz
Control de frecuencia:
De 20 a 60 Hz
Temperatura de funcionamiento:
-50 °C a +20 °C
Potencia del motor:
2 kW y 4 kW
Caudal neto *:
hasta 29 m³/h a 50 Hz
hasta 35 m³/h a 60 Hz
Temperatura ambiente:
-10 °C a +50 °C
Conexiones:
Bridas circulares WITT, otras a petición
Conformidad:
PED y CE
* El caudal de refrigeración del motor ya está extraído.

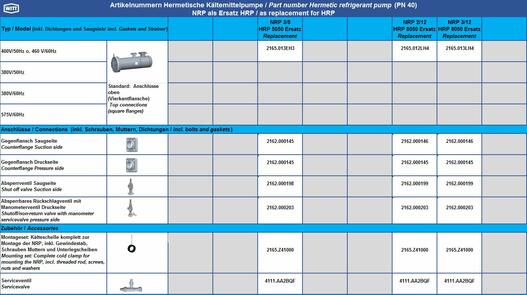

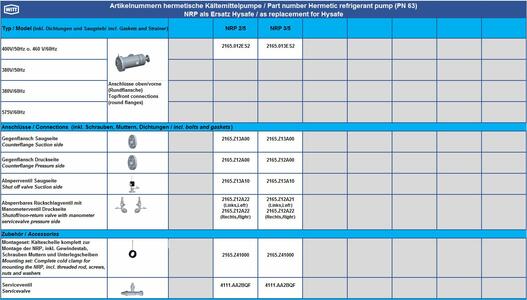

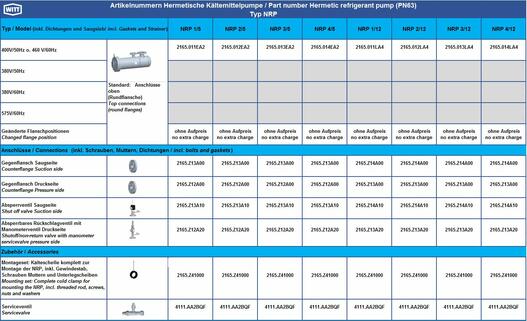

Números de artículo para variantes y accesorios
abrir aquí
