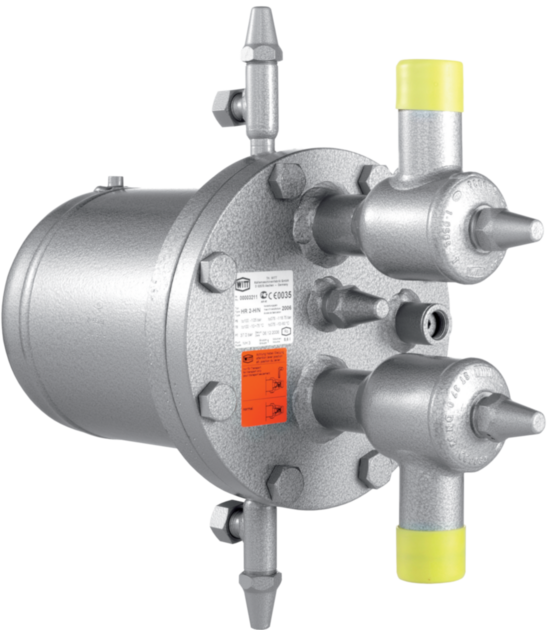

HR y HS
reguladores de flotador de alta presión
La solución sencilla y económica para la expansión del refrigerante.
Los reguladores de flotador de alta presión de WITT, operados de forma mecánica, le ayudan a ahorrar energía y le ofrecen un alto nivel de seguridad sin necesidad de cables eléctricos ni controles adiciónales.

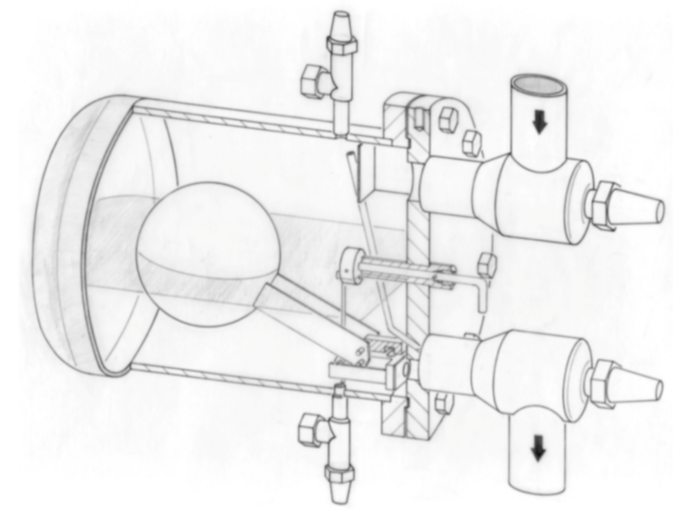

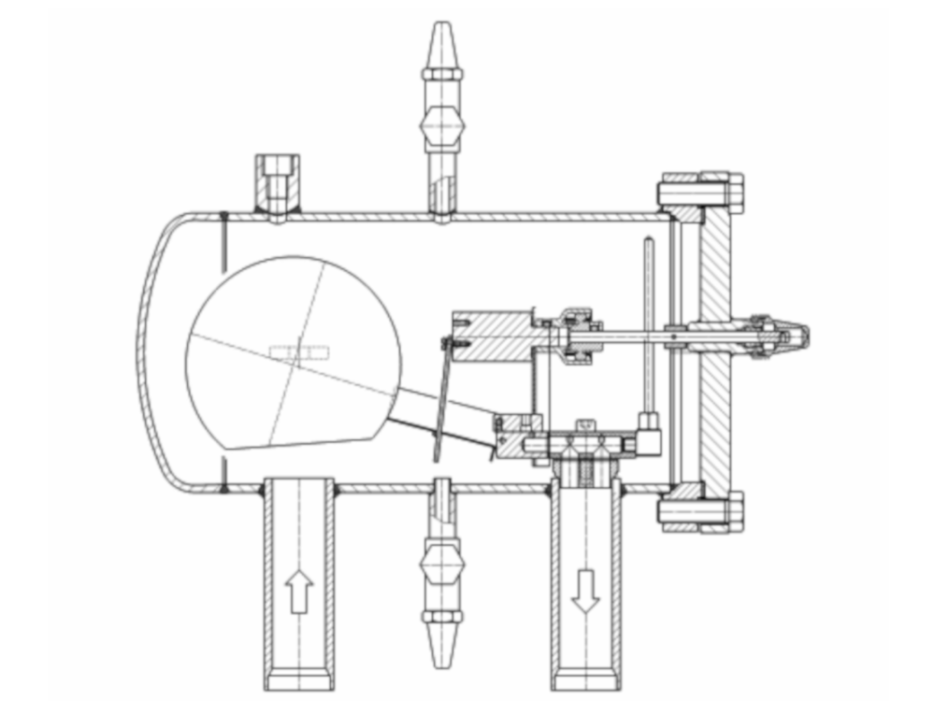

El principio es tan simple como efectivo. Cuando la capacidad de refrigeración aumenta, el nivel de líquido en el regulador de flotador de alta presión se eleva y el refrigerante se expande a través de la abertura del orificio de la válvula de flotador de funciónamiento totalmente mecánico. Debido a esta expansión (pérdida de presión) en la abertura de salida habrá una mezcla líquido-vapor detrás del regulador de flotador HP que se drenará de nuevo al tambor de oleaje. Normalmente no se requiere un receptor de alta presión.
La continua expansión de la válvula de flotador de alta presión elimina las fluctuaciónes de presión y el gas flash se reduce. Por lo tanto, el consumo de energía eléctrica del compresor también se reduce.
La operación de inundación con válvulas de flotador de alta presión puede aprovechar las temperaturas ambientales más bajas durante las estaciónes más frías con temperaturas de condensación más bajas, independientemente del sistema de control. Y con una temperatura de condensación 5000 veces más baja ya se ahorra alrededor de un 13% de consumo de energía eléctrica.
Datos de capacidad
abrir aqui
| Capacidad [kW] | Altura total incl. valvulas [mm] | Diametro [mm] | Profundidad [mm] | Conexiones [DN] | Peso [kg] | |
|---|---|---|---|---|---|---|
| HR 1 BW | 40 * | 310 | 200 | 365 | 25 | 10 |
| HR 1 | 95 * | 440 | 200 | 425 | 25 | 13 |
| HR 2 | 390 * | 480 | 250 | 445 | 32 | 23 |
| HR 3 | 1.160 * | 640 | 345 | 555 | 50 | 54 |
| HR 4 | 3.345 * | 910 | 406 | 765 | 80 | 135 |
| HS 30 | 1.045 * | 510 | 290 | 655 | 100 / 50 | 49 |
| HS 40 | 2.815 * | 685 | 400 | 775 | 150 / 80 | 107 |
| HS 50 | 4.745 * | 855 | 406 | 765 | 200 / 80 | 135 |
| WP 3 HR-65 | 860 ** | 545 | 355 | 650 | 50 | 68 |
* Refrigerante: NH3, T0 = -10°C, TC = +35°C | ** Refrigerante: NH3, T0 = +35°C, TC = +75°
| Presion maxima permitida PS [bar] | Presion de prueba [bar] | ||||
|---|---|---|---|---|---|
| a +75/-10 °C | a +90/-10 °C | a +75/-10 °C | a -10/-60°C | ||
| HR 1 BW | 25 | 18,75 | 37 | ||
| HR 1 | 25 | 18,75 | 37 | ||
| HR 2 | 25 | 18,75 | 37 | ||
| HR 3 | 25 | 18,75 | 37 | ||
| HR 4 | 25 | 18,75 | 37 | ||
| HS 30 | 40 | 30 | 59 | ||
| HS 40 | 40 | 30 | 59 | ||
| HS 50 | 25 | 18,75 | 37 | ||
| WP 3 HR-65 | 65 | 48,75 | 100 | ||
Eficaz descongelamiento de gas caliente con reguladores de flotador de alta presión
El regulador de flotador de alta presión de WITT aumentará la eficiencia de su descongelación de gas caliente de los evaporadores. Dado que el regulador de flotador de alta presión solo drenará el refrigerante líquido y el gas no podrá pasar, se elimina la pérdida de energía del by-pass de gas caliente. Comparado con otros métodos de descongelación, de esta manera se ahorra hasta un 50% de energía eléctrica.

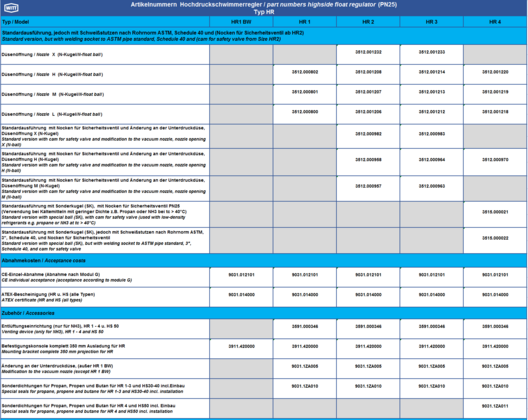

Números de artículo para variantes y accesorios
abrir aquí
¿Le interesa un regulador de flotador de alta presión HR o HS?
Solo tiene que utilizar nuestro sencillo formulario de contacto.
A continuación, nosotros selecciónaremos el modelo perfecto para usted.
Por supuesto, puede selecciónar una variante para usted mismo en nuestro programa de selección “WITT Select”.

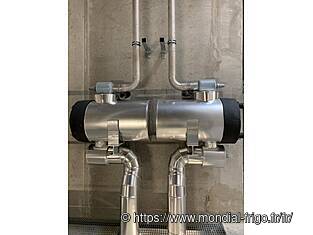

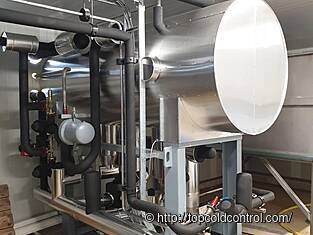

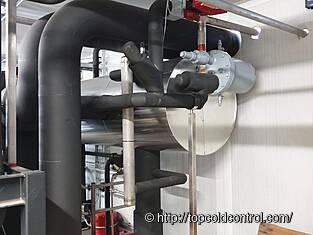

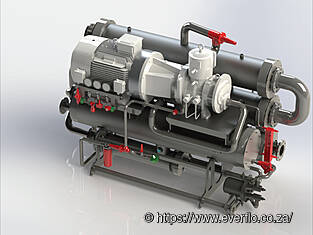

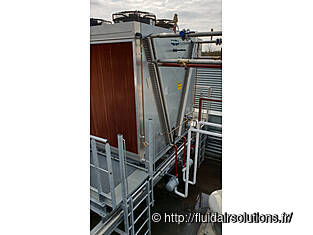

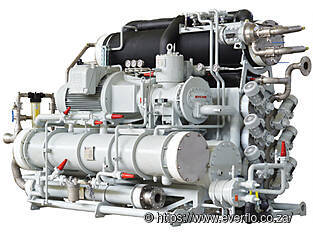

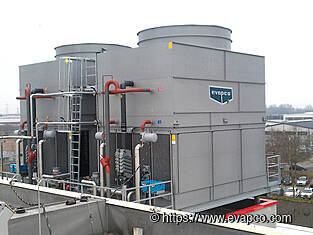

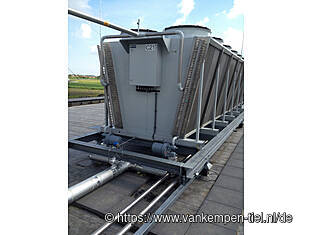

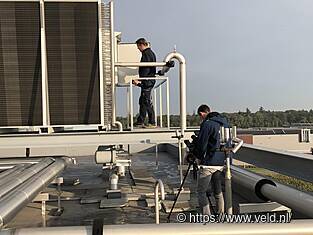

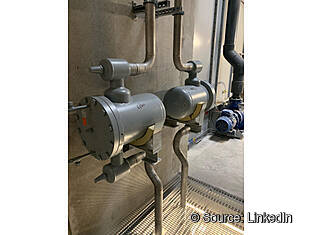

Aplicaciónes
