HDB3

Маслосборник из нержавеющей стали

Маслосборник HDB3 из нержавеющей стали
Маслосборник HDB3 из нержавеющей стали

Приспособление для централизованного сбора масла из всей холодильной системы.

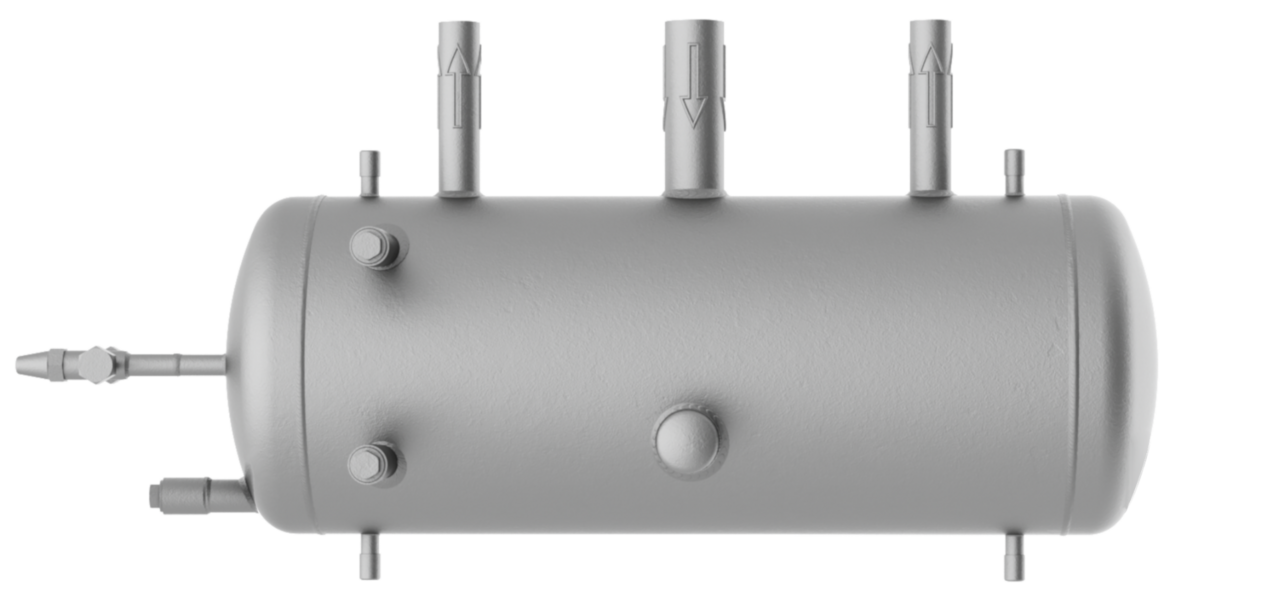

Маслосборник WITT HDB3 из нержавеющей стали
Маслосборник WITT HDB3 из нержавеющей стали

Маслосборник WITT HDB можно использовать для решения различных задач:

  • в качестве маслосливной емкости
  • в качестве маслораспределительной емкости для снабжения маслом нескольких компрессоров
  • в качестве вспомогательной масляной камеры для подключения нашего устройства регенерации масла (BDP) для автоматического возврата масла.

При использовании в качестве маслоприемника для HDB3 не требуется изоляция, т.к. для выпаривания остаточной жидкой фазы хладагента используется теплота окружающей среды. Если температуры окружающей среды окажется недостаточно, через предусмотренный термокарман можно подключить электронагревательный элемент. Ручной слив масла осуществляется с помощью комбинации сервисного запорного клапана и быстродействующего клапана (клапана с пружинным возвратом) WITT SSV6.

При использовании в качестве распределительной емкости HDB3 работает как автоматическая система регенерации масла в сочетании с устройством регенерации масла (BDP) и распределяет регенерированное масло для холодильных машин между несколькими компрессорами.

Если устройство HDP3 используется в качестве вспомогательной масляной камеры, оно выполняет функцию предварительного сборника в составе системы автоматического возврата масла.

Маслосборник HDB3 из нержавеющей стали изготовлен в соответствии с требованиями регламента AD2000 и Директивы ЕС для оборудования, работающего под давлением. Он поставляется со всеми необходимыми соединениями, например, для контроля уровня или опционального датчика масла.

Маслосборник HDB3 из нержавеющей стали состоит из следующих компонентов:

  • Впускной штуцер Ду40 для смеси хладагента/масла
  • Соединение Ду25 для предохранительного клапана
  • Соединение Ду40 для подключения устройства BDP2 или распределительной линии
  • Соединение Ду25 для уравнительной линии/резерва
  • Соединение GA?a€?/IG для мин. и макс. уровня + резьбовая пробка GA?a€?
  • Маслосливной штуцер с клапаном EA10GB/VA
  • Быстродействующий клапан SSV6 для подключения к EA10 (поставляется отдельно)
  • Боковой термокарман с соединением GA?a€? для опционального нагревательного элемента
  • Две крепежных втулки M12 вверху и внизу
  • Монтажные кронштейны, вкл. крепежный материал
Маслосборник HDB3 из нержавеющей стали
Маслосборник HDB3 из нержавеющей стали
Габаритные размеры маслосборника HDB3 из нержавеющей стали
Габаритные размеры маслосборника HDB3 из нержавеющей стали

Рабочие характеристики


Макс. допустимое давление PS Общий объем Полезный объем

[бар при +100/-10 °C] [бар при -10/-60 °C] [л] [л]
HDB3 1/25 1/18,75 39 30

Дополнительные принадлежности

Заинтересовались маслосборником HDB3 из нержавеющей стали?

Наши технические специалисты службы продаж с готовностью окажут Вам необходимую дополнительную помощь.
