Испарительная станция WITT модели PVS

Испарительные установки WITT являются оптимальным выбором, когда местонахождение хладагента должно ограничиваться машинным отделением, а также требуется обеспечить подачу к охладителям вторичного холодоносителя (непрямое охлаждение). WITT монтирует в испарительных установках испарители цельносварной или полусварной конструкции затопленного типа. Разумеется, используются только теплообменники известных производителей. Выбор подходящего теплообменника зависит не только от выполняемой задачи и условий эксплуатации. Мы с готовностью проконсультируем Вас по данному вопросу.

Исходя из Ваших индивидуальных пожеланий, Вы можете гибко подобрать любое дополнительное оборудование для Вашей испарительной установки, например:

Местоположение впускных и выпускных соединений на резервуаре высокого давления можно выбирать с учетом собственных предпочтений, принимая во внимание их техническую допустимость

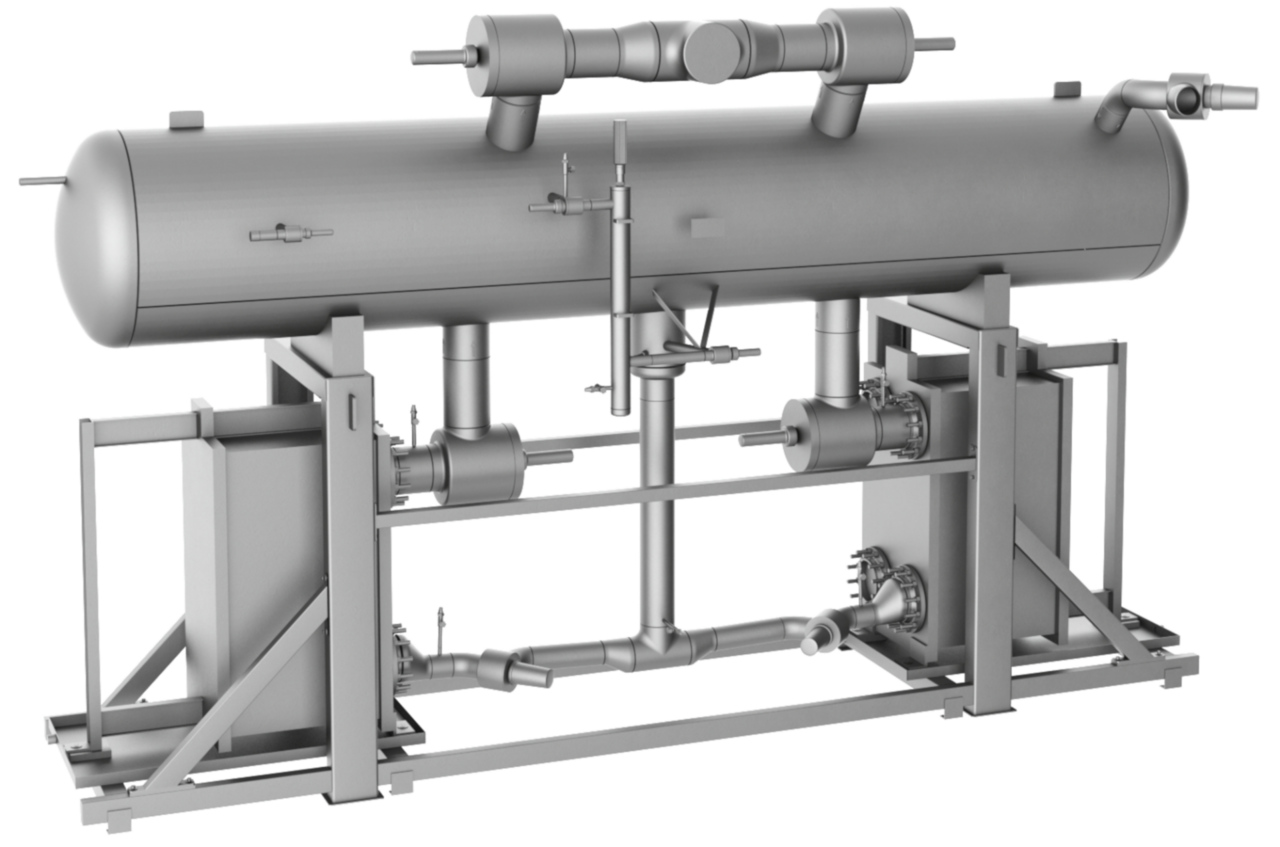

Пластинчатая испарительная станция WITT модели PVS с цельносварным испарителем на раме
Пластинчатая испарительная станция WITT модели PVS с цельносварным испарителем на раме
Пластинчатая испарительная станция WITT модели PVE со сварными испарителями кассетного типа
Пластинчатая испарительная станция WITT модели PVE со сварными испарителями кассетного типа
Пластинчатая испарительная станция WITT модели PVE с 2 боковыми испарителями
Пластинчатая испарительная станция WITT модели PVE с 2 боковыми испарителями
Пластинчатая испарительная станция WITT модели PVS с цельносварным испарителем
Пластинчатая испарительная станция WITT модели PVS с цельносварным испарителем

Стандартная испарительная установка с сепаратором SAV

SAV – это высокопроизводительная испарительная установка стандартного типа, состоящая из пластинчатого испарителя Alfa Laval полусварной конструкции в сочетании с высокоэффективным сепаратором WITT модели HAM и необходимыми дополнительными принадлежностями.

Габаритные размеры, масса и соединения сепараторного агрегата унифицированы в соответствии с требованиями регламента AD2000 и Директивы PED, модуль H1. Это позволяет сократить затраты времени, необходимые для проектирования системы, и гарантировать сжатые сроки поставки в районе пяти-шести недель.

Вы можете сами выбирать, с какой стороны Вы хотите установить испаритель: слева или справа, а также определять местоположение клапанной арматуры с учетом собственных предпочтений. Мы даже можем поставить Вам сепаратор для SAV15 отдельно с фланцевыми соединениями.

Все установки SAV поставляются в комплекте со следующими устройствами

  • Отсекаемая вертикальная труба из высококачественной стали с соединением G1"
  • Ограничитель максимального уровня WITT NGX
  • Всасывающий клапан компрессора AVR углового типа (AWP)
  • Впрыскной клапан AVR углового типа (AWP)
  • Соединительный фланец F Ду15
  • Соединение для подключения манометра/датчика давления/сервисный штуцер
  • Масляная камера с клапаном Ду 32
  • 2 x приспособления для ручного слива масла EA10
  • 1 x 1 x сервисный клапан EA10
  • Опциональный предохранительный клапанный блок PARKER
  • Опциональный зонд уровня наполнения RTK
  • Опциональное устройство регенерации масла WITT BDP

Мощность* [кВт] Габаритная длина [мм] Диаметр [мм] Высота [мм] Сепаратор Пластинчатый испаритель
SAV 10 500 2562 1297 2379 WITT HAM 660x2330 AlfaLaval M10 RefTight
SAV 15 1000 3245 1529 2985 WITT HAM 813x2890 AlfaLaval MK15 RefTight

*Аммиак/этиленгликоль T0 = -10A°C, -7A°C/-3A°C, дельта Tm=3K

Стандартная испарительная установка с сепаратором WITT SAV
Стандартная испарительная установка с сепаратором WITT SAV
Стандартная испарительная установка с сепаратором WITT SAV

Заинтересовались испарительной установкой WITT?

Просто воспользуйтесь нашей удобной контактной формой.

Наши специалисты затем подберут Вам оптимальную модель.

Варианты применения

Испарительная установка WITT в составе аммиачно-гликолевой системы мощностью 1 МВт. Смонтирована компанией Ergocool Greece.

(c) http://www.ergocool.gr
