FX

Hochdruck-Schwimmerregler

Die kompakte und leistungsstarke Lösung aus dem Hause TH.WITT

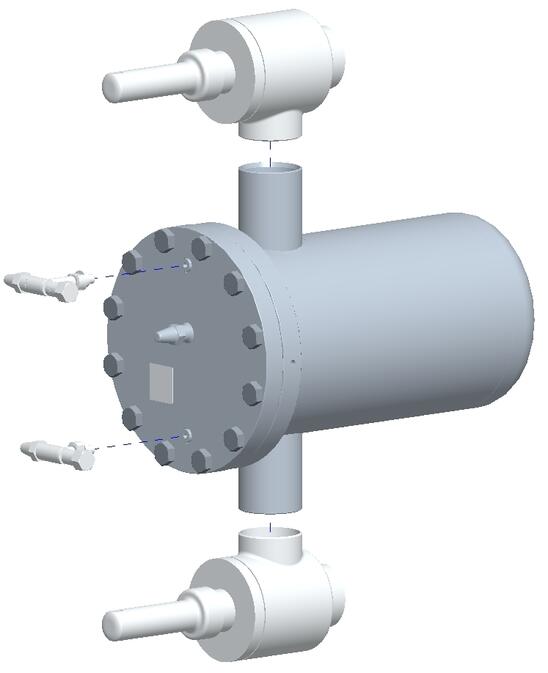

WITT FX 2 mit Optionen
WITT FX 2 mit Optionen

Entwickelt für die natürlichen Kältemittel NH3 und CO2 setzt die neue Hochdruck-Schwimmerregler Serie FX neue Standards in der industriellen Kältetechnik. Durch die kompakte Bauweise in 2 Baugrößen mit je 4 Steuereinheiten erzielt die FX Baureihe Leistungsspitzen bis 2.646kW bei einem Stillstandsdruck von PN 40 bar.

Der modulare Aufbau gestattet es individuell nach Kundenbedürfnis den Schwimmer zu komplettieren. Ob mit Serviceventilen, Absperrventilen, interner Unterdruckdüse oder mit Regelventil als externe Unterdruckdüse oder mit Entlüftungseinrichtung. Optionen sind individuell auswählbar um die optimale Expansion des Kältemittels von der Hochdruck- zur Niederdruckseite störungsfrei und optimal zu garantieren.

Die rein mechanische Bauweise der TH. WITT Hochdruck-Schwimmerregler bietet Ihnen eine energiesparende Betriebsweise der Kälteanlage sowie eine hohe Sicherheit ohne zusätzlichen Verkabelungs- und Steuerungsaufwand.

Das Prinzip ist ebenso einfach wie wirkungsvoll. Erhöht sich die Kälteleistung, steigt der Flüssigkeitspegel im Hochdruck-Schwimmerregler und das Kältemittel wird über die rein mechanische Drosselöffnung expandiert. Infolge dieser Entspannung (Druckminderung) im Austritt befindet sich hinter dem Hochdruck-Schwimmerregler ein Flüssigkeits-Dampfgemisch, welches zum Abscheider abgeleitet wird. Auf einen Hochdruck-Sammelbehälter kann i.d.R. verzichtet werden.

Durch die kontinuierliche Entspannung des Kältemittels werden Druckschwankungen vermieden und die Menge des Flashgases reduziert. Dies verringert die elektrische Leistungsaufnahme des Kompressors.

Durch eine überflutete Betriebsweise mit TH. WITT Hochdruck-Schwimmerreglern können insbesondere in kalten Jahreszeiten niedrige Kondensationstemperaturen ohne Rücksicht auf die Regelung ausgenutzt werden. So werden zum Beispiel bei einer um 5 K niedrigeren Verflüssigungstemperatur schon über 13% Energie eingespart!

Magnetventilgesteuerte Unterdruckdüse

Optional erhältlich ist der FX Schwimmerregler auch mit magnetventilgesteuerte Unterdruckdüse. Diese ermöglicht eine bedarfsgerechte Entgasung und unterstützt einen zuverlässigen Kältemitteltransport zum Niederdruckabscheider. Dadurch lässt sich der Schwimmerregler flexibel an unterschiedliche Einbausituationen und Anlagenbedingungen anpassen.

Alle Vorteile auf einen Blick: Prospekt

Leistungsdaten

hier aufklappen

Leistung [kW] Gesamtbauhöhe [mm] Durchmesser [mm] Tiefe [mm] Anschlüsse [DN] Gewicht [kg]
FX 2 1.080* 362 194 501 50 26,5 / 36,0***
FX 3 2.646** 482 273 609 80 55,5 / 64,3***

* Kältemittel: NH3 & CO2, to = -15°C, tc = +30°C | ** Kältemittel: NH3 & CO2, to = -15°C, tc = +20°

*** Gewicht mit Ventilen


max. zulässiger Druck PS [bar] Prüfdruck [bar]
bei +75/-10°C bei +90/-10°C bei -10/-60°C
FX 2 40 40 30 59
FX 3 40 40 30 59

Artikelnummern zu Varianten & Zubehör

hier aufklappen

Produktübersicht FX
Produktübersicht FX
Produktübersicht FX
Produktübersicht FX mit Ventilen
Produktübersicht FX mit Ventilen
Produktübersicht FX mit Ventilen
Produktübersicht FX Zubehör
Produktübersicht FX Zubehör
Produktübersicht FX Zubehör

Sie haben Interesse an einem FX - Hochdruck-Schwimmerregler?

Dann nutzen Sie einfach unser Kontaktformular.

Wir ermitteln anschließend die perfekte Variante für Sie.

Selbstverständlich können Sie auch eigenständig unser Auslegungsprogramm „WITT Select“ nutzen.

FX 2 mit Magnetventil
FX 2 mit Magnetventil
FX 2 mit Magnetventil
Leistungsbereich
Leistungsbereich
Leistungsbereich
