Die einfache und kompakte Lösung zur Expansion direkt am Plattenapparat.

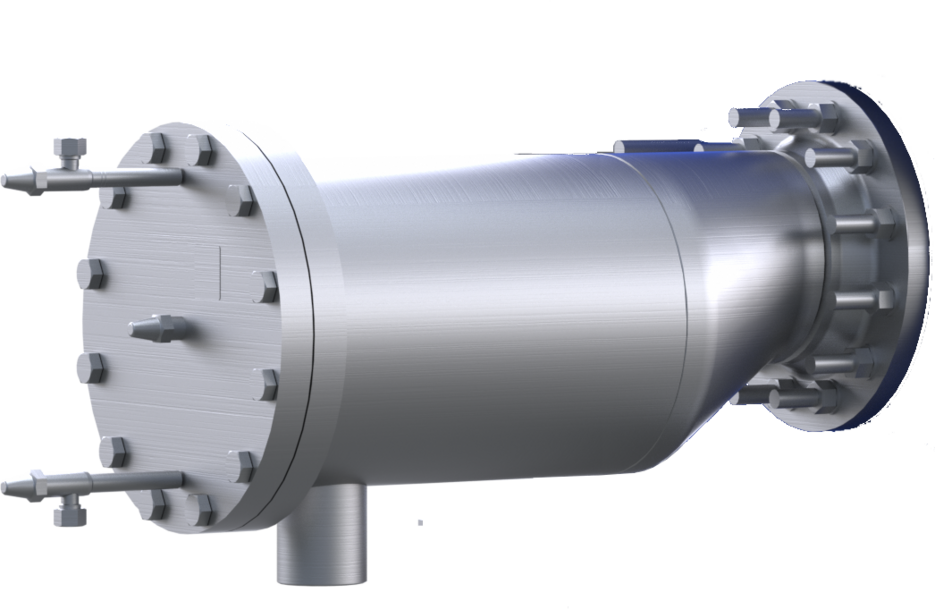

WITT HSF - flanschbarer Schwimmerregler

Bei kompakten Kälteanlagen oder Skids sind Kapazität und Größe zwei Faktoren, die nicht immer im Einklang stehen.

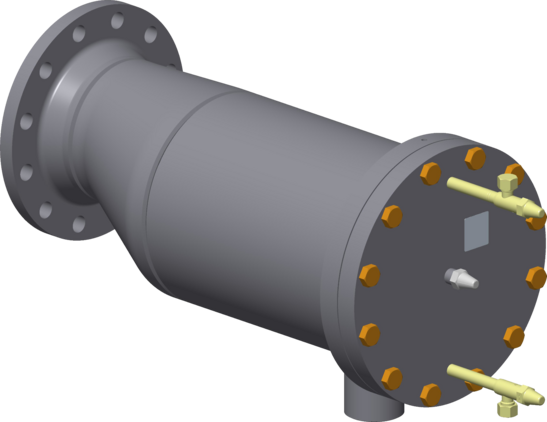

Deshalb haben wir die bereits etablierten Hochdruck-Schwimmerregler der Typen HS 30 und HS 40 für die direkte Montage auf Plattenwärmetauscher optimiert. Anstelle einer einfachen Einlassstutzen auf der Oberseite kann der HS nun mit einem passenden Flansch auf dem Gehäusedeckel bestellt werden.

Anbringung von Schwimmerreglern an Plattenapparate (links mit Flansch | rechts ohne)

Der Hochdruck-Schwimmerregler wurde ausschließlich für die Bedürfnisse der Kälteindustrie entwickelt. Mit seinem selbstregulierenden mechanischen Betrieb ist er die wartungsärmste und effizienteste Art, kondensiertes Kältemittel zu expandieren. Darüber hinaus ersetzen WITT-Hochdruckschwimmerregler aufgrund ihrer Gehäusegröße die Notwendigkeit eines Hochdrucksammlers.

Die Flanschgrößen DN 100, DN 150 und DN 200 wurden gewählt, um fast alle in der Industriekälte verfügbaren Plattenverflüssiger mit Flanschschwimmer einsetzen zu können.

Die Funktionalität des Steuergerätes bleibt von der Modifikation des Gehäuses unberührt und kann weiterhin individuell nach Ihren Wünschen gestaltet werden.

Zusammengefasst


  • Modular bei Gehäuse und Steuereinheit
  • Geringer Wartungsaufwand
  • Mechanisch und effizient

  • Langlebig und bewährt
  • Sammler und Expansionsorgan in einem

Abmessungen

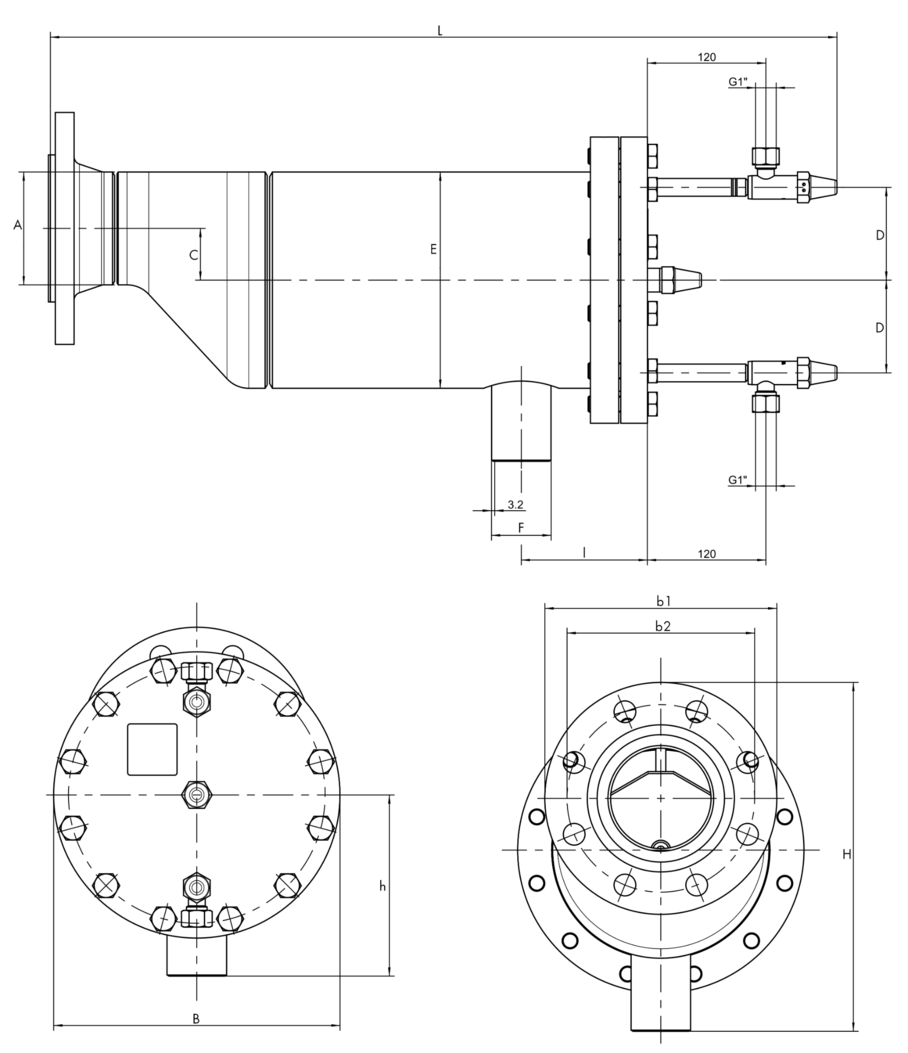

WITT HSF - Abmessungen

L (~) B H (~) Ø A C D Ø E Ø F l h b1
HSF 30-100 797 290 353 114,3 52,4 94 219,1 60,3 128 184 235
HSF 30-150 807 290 359 168,3 25,4 94 219,1 60,3 128 184 300
HSF 40-150 951 400 483 168,3 77,8 147 323,9 88,9 158 255 300
HSF 40-200 956 400 487 219,1 52,4 147 323,9 88,9 158 255 360

Sie haben Interesse an einem HSF - flanschbarer Schwimmerregler?

Dann nutzen Sie einfach unser Kontaktformular.

Wir ermitteln anschließend die perfekte Variante für Sie.

Selbstverständlich können Sie auch eigenständig mit unser Auslegungsprogramm „WITT Select“ nutzen.
