WITT Verdamfperstation Typ PVS
WITT Verdamfperstation Typ PVS

WITT Verdampferstationen sind überall dort die richtige Lösung, wo das Kältemittel auf die Komponenten im Maschinenraum begrenzt  bleiben soll und ein Kälteträger zu den Kühlstellen gepumpt wird (indirekte Kühlung). Dazu verbaut WITT in seinen Stationen entweder voll- oder kassettengeschweißte Plattenwärmeübertrager in überfluteter Bauweise. Selbstverständlich mit Wärmeübertragern namhafter Hersteller. Die Wahl des richtigen Verdampfers hängt dabei nicht nur von den Betriebsbedingungen ab. Hierzu beraten wir Sie gerne.

Entsprechend Ihrer individuellen Anforderungen entscheiden Sie selbst ganz flexibel mit welchem weiteren Zubehör Ihre Verdampferstation bestückt wird, z.B. mit:

Die Positionierung der Stutzen auf dem Druckbehälter für Zu- und Abläufe kann im Rahmen der technischen Möglichkeiten variabel gewählt werden.

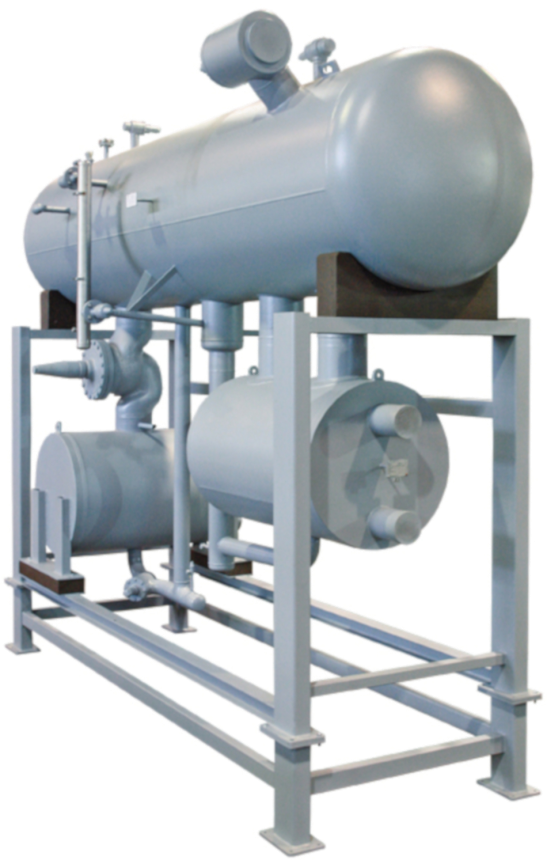

WITT Plattenverdampferstation Typ PVS mit vollverschweißtem Verdampfern auf Rahmen
WITT Plattenverdampferstation Typ PVS mit vollverschweißtem Verdampfern auf Rahmen
WITT Plattenverdampferstation Typ PVS mit vollverschweißtem Verdampfern auf Rahmen

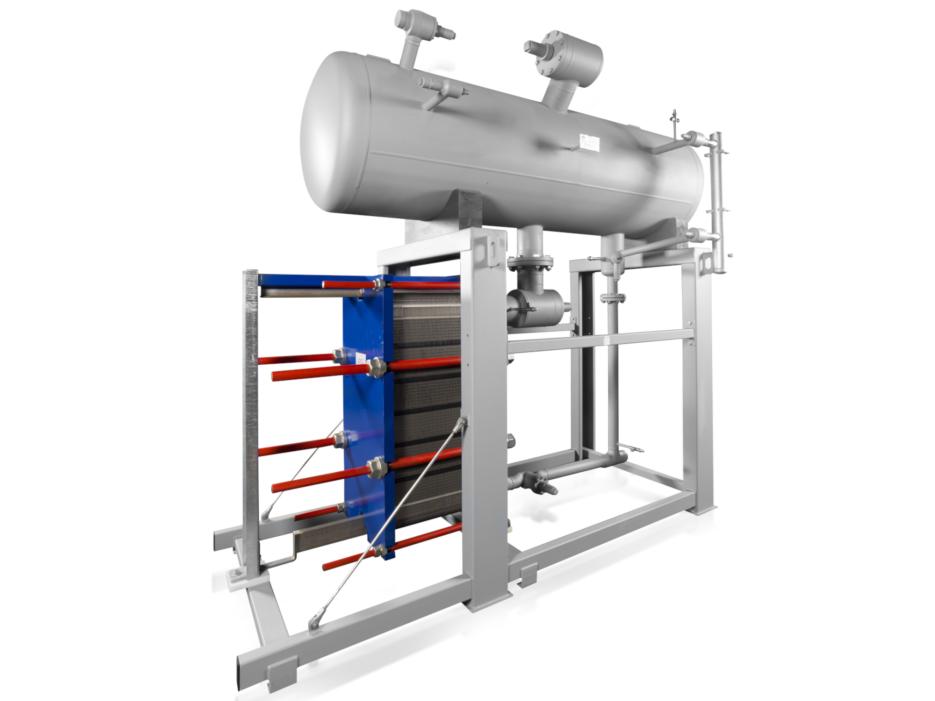

WITT Plattenverdampferstation Typ PVE mit kassetenverschweißtem Verdampfern
WITT Plattenverdampferstation Typ PVE mit kassetenverschweißtem Verdampfern
WITT Plattenverdampferstation Typ PVE mit kassetenverschweißtem Verdampfern

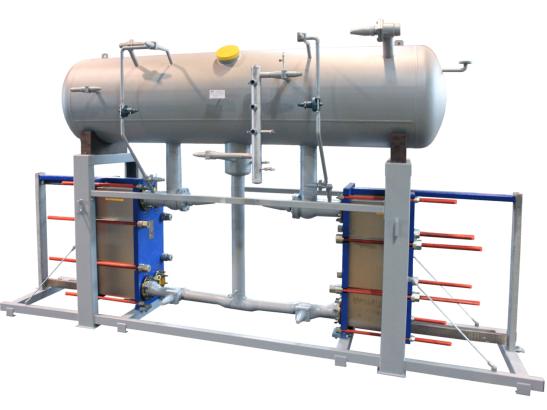

WITT Plattenverdampferstation Typ PVE mit 2 seitlich platzierten Verdampfern
WITT Plattenverdampferstation Typ PVE mit 2 seitlich platzierten Verdampfern
WITT Plattenverdampferstation Typ PVE mit 2 seitlich platzierten Verdampfern
WITT Plattenverdampferstation Typ PVS mit vollverschweißtem Verdampfer
WITT Plattenverdampferstation Typ PVS mit vollverschweißtem Verdampfer
WITT Plattenverdampferstation Typ PVS mit vollverschweißtem Verdampfer

SAV – Standard-Abscheider-Verdampferstation

Der SAV ist eine leistungsstarke, standardisierte Verdampferstation bestehend aus einem semiverschweißten Alfa-Laval Plattenverdampfer in Kombination mit einem WITT Hochleistungsabscheider Typ HAM sowie notwendigem Zubehör.

Maße, Gewichte und Anschlusspunkte der Abscheidereinheit sind bereits nach AD2000 Regelwerk und DGRL Modul H1 standardisiert. So reduzieren Sie Ihren Planungsaufwand und wir garantieren Ihnen eine verkürzte Lieferzeit von fünf bis sechs Wochen.

Egal, ob Sie den Verdampfer auf der linken oder rechten Seite benötigen und die Ventile individuell positionieren möchten. Sie haben die freie Wahl. Den Verdampfer am SAV15 können wir Ihnen sogar getrennt mit Flanschanschlüssen liefern.

Alle SAV-Stationen werden geliefert mit

  • absperrbarem Standrohr in Edelstahl mit G1“-Anschluss
  • WITT NGX Maximalstandsbegrenzer
  • Verdichtersaugventil AVR -Eck (AWP)
  • Einspritzventil AVR-Eck (AWP)
  • Anschlussflansch F DN15
  • Manometer-/Drucksensor-/Service- Anschluss
  • Öldom mit Ventil DN 32
  • 2Stk. Handentölung EA10
  • 1Stk. Serviceventil EA10
  • optional RTK Füllstandsonde
  • optional WITT Ölrückführung BDP


Leistung* [kW] Gesamtlänge [mm] Durchmesser [mm] Bauhöhe [mm] Abscheider Plattenverdampfer
SAV 10 500 2.562 1.297 2.379 WITT HAM 660x2330 AlfaLaval M10 RefTight
SAV 15 1000 3.245 1.529 2.985 WITT HAM 813x2890 AlfaLaval MK15 RefTight

*Ammoniak/Ethylenglykol T0 = -10°C, -7°C/-3°C, delta Tm=3K

WITT SAV - Standard-Abscheider-Verdampferstation
WITT SAV - Standard-Abscheider-Verdampferstation
WITT SAV - Standard-Abscheider-Verdampferstation
WITT SAV - Standard-Abscheider-Verdampferstation
WITT SAV - Standard-Abscheider-Verdampferstation
WITT SAV - Standard-Abscheider-Verdampferstation

Sie haben Interesse an einer WITT Verdampferstation?

Dann nutzen Sie einfach unser Kontaktformular.

Wir ermitteln anschließend die perfekte Variante für Sie.

Anwendungen

WITT Verdampferstation in einem Ammoniak-Glycol System mit 1 MW Kälteleistung. Installiert durch Ergocool Greece.
